浮动式锻钢球阀

浮动式锻钢球阀

产品介绍

概述

大田阀门公司生产销售的浮动式锻钢球阀Q(3、6、7、8、9)4(6)1F(Y、N、P)的主要特点是本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。球阀阀体可以是整体的,也可以是组合式的。

技术规范

设计标准Design Standard GB/T12237 API608
结构长度Face to Face GB/T12221 ASME16.10
法兰尺寸 Flanged Size GB/T9113 JB/T79 ASME16.5
检查与实验Test&Inspection JB/T9092 API598
注:系列阀门连接法兰及对焊端尺寸可根据用户要求设计制造。

主要零件材质

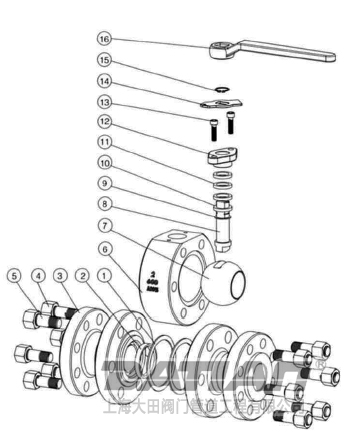

序号 零件名称 材质 浮动式锻钢球阀结构图
GB ASTM
1 侧阀体 WCB A216-WCB
2 螺母 35 A194-2H
3 垫片 柔性石墨+不锈钢 柔性石墨+不锈钢
4 螺柱 35CrMoA A193-B7
5 阀体 WCB A216-WCB
6 阀座 PTFE PTFE
7 球体 25+ENP A105 + ENP
8 阀杆 1Cr13 A182-F6a
9 垫片 PTFE PTFE
10 填料 柔性石墨 柔性石墨
11 填料压盖 WCB A216-WCB
12 螺钉 35 A194-2H
13 定位片 Q235A 碳钢
14 挡圈 65Mn AISI 1566
15 手柄 KT330-08 A47-667 235 10

尺寸及重量 PN1.6MPa CLASS 150 10K(JIS)

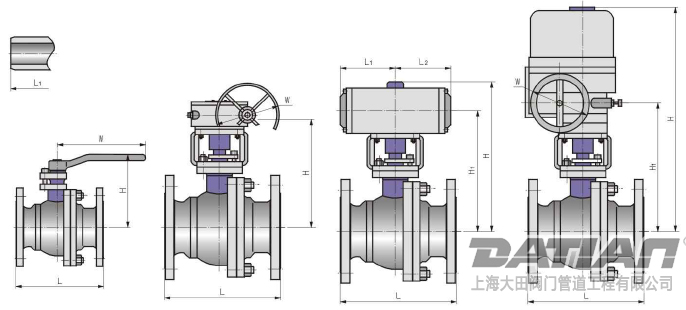

浮动式锻钢球阀结构图
PN1.6MPa CLASS 150 10K(JIS) 浮动式锻钢球阀
DN mm 15 20 25 32 40 50 65 80 100 125 150 200 250
NPS in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10
150LB法兰 L 108 117 127 - 165 178 190 203 229 356 394 457 -
1.6MPa法兰 L 130 140 150 165 180 200 200 250 280 320 360 400 -
10K(JIS)法兰 L 108 117 127 - 165 178 190 203 229 365 394 457 533
对焊 L1 140 152 165 - 190 216 241 282 305 381 403 419 -
手动 H 73 78 86 - 102 130 142 191 200 226 242 285 -
W 130 130 160 - 180 230 400 400 460 750 750 900 -
Kg 3 4 6 - 12 15 19 22 46 65 85 127 -
涡轮蜗杆传动 H - - - - - - - - - - 260 300 -
W - - - - - - - - - - 400 600 -
型号 - - - - - - - - - - A B -
Kg - - - - - - - - - - 110 175 -
气动 H 203 234 242 - 326 354 366 415 485 607 623 742 -
H1 125 139 147 - 195 223 235 284 328 398 414 498 -
L1 326 326 347 - 420 426 426 590 523 610 610 885 -
L2 136 136 181 - 181 257 257 257 287 378 378 530 -
型号 AG06 AG09 AG09 - AG13 AG13 AG13 AG13 AW13 AW17 AW17 AW20 -
Kg 6.1 6.3 8.1 - 14.1 16.6 38.0 42.1 53.0 93.5 105.2 207.8 -
电动 H - - - - - 432 443 454 493 574 646 678 -
H1 - - - - - 337 348 359 398 424 496 528 -
W - - - - - 190 190 190 190 400 400 400 -
型号 - - - - - Q60-1 Q60-1 Q60-1 Q60-1 Q120-1 Q120-1 Q120-1 -
Kg - - - - - 23 25 60 75 97 162 226 -

浮动式锻钢球阀 Q(3、6、7、8、9)4(6)1F(Y、N、P)

浮动式锻钢球阀结构图
浮动式锻钢球阀 Q(3、6、7、8、9)4(6)1F(Y、N、P)

浮动式锻钢球阀 尺寸及重量 PN2.5MPa 4.0MPa CLASS300 20K(JIS)

DN mm 15 20 25 32 40 50 65 80 100 125 150 200 250
NPS in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10
300LB法兰 L 140 152 165 - 190 216 241 282 305 381 403 502 -
2.5MPa法兰 L 130 140 150 165 180 200 220 250 320 400 400 550 -
4.0MPa法兰 L 130 140 150 180 200 220 250 280 320 400 400 550 -
20K(JIS)法兰 L 140 152 165 - 190 216 241 283 305 381 403 502 568
对焊 L1 140 152 165 - 190 216 241 282 305 381 403 502 -
手动 H 73 80 86 - 102 136 164 191 223 240 253 307 -
W 140 140 180 - 230 240 400 400 750 750 900 1000 -
Kg 4 6 6.8 - 11.2 18.3 32 38 78 85 102 125 -
涡轮蜗杆传动 H - - - - - - - - - - 325 387 -
W - - - - - - - - - - 400 600 -
型号 - - - - - - - - - - A B -
Kg - - - - - - - - - - 148 196 -
气动 H 204 236 242 - 326 359 388 415 508 621 675 824 -
H1 126 141 147 - 195 228 257 284 351 412 466 580 -
L1 326 326 347 - 420 426 426 590 523 610 610 885 -
L2 136 136 181 - 181 257 257 257 287 378 378 530 -
型号 AG06 AG09 AG09 - AG13 AG13 AG13 AG13 AW13 AW17 AW17 AW20 -
Kg 6.2 6.4 8.5 - 16.9 20.9 42.5 52.7 77.9 107.0 130 220 -
电动 H           432 443 454 493 574 646 678 -
H1           337 348 395 398 424 496 528 -
W           190 190 190 190 400 400 400 -
型号           Q60-1 Q60-1 Q60-1 Q60-1 Q120-1 Q120-1 Q120-1 -
Kg           23 35 60 75 100 170 245 -

浮动式锻钢球阀 Q(3、6、7、8、9)4(6)1F(Y、N、P)

浮动式锻钢球阀结构图
浮动式锻钢球阀 Q(3、6、7、8、9)4(6)1F(Y、N、P)

尺寸及重量 PN2.5MPa 4.0MPa CLASS300 20K(JIS)

DN mm 15 20 25 32 40 50 65 80 100 125 150 200
NPS in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8
400LB法兰 L 165 190 216 - 241 292 330 356 406(432) - - -
6.4MPa法兰 L 165 190 216 229 241 292 330 356 432 508 559 660
10.0MPa法兰 L 165 190 216 229 241 292 330 356 432 508 559 660
对焊 L1 165 190 216 - 241 292 330 356 406(432) - - -
手动 H 73 80 86 - 110 142 171 185 220 - - -
W 160 160 230 - 400 400 650 650 800 - - -
Kg 4.5 6.2 7.5 - 12.5 26.1 38 44 65 - - -
涡轮蜗杆传动 H - - - - - - - 182 217 - - -
W - - - - - - - 280 400 - - -
型号 - - - - - - - O A - - -
Kg - - - - - - - 50 95 - - -
气动 H 229 236 242 - 266 366 395 470 601 - - -
H1 134 141 147 - 171 235 264 313 392 - - -
L1 283 283 283 - 350 590 590 523 610 - - -
L2 136 181 181 - 181 257 257 287 378 - - -
型号 AG09 AG09 AG09   AG09 AG13 AG13 AG13 AW17 - - -
Kg 6.5 6.8 9.3 - 17.8 33.6 45.1 55.3 81.3 - - -
电动 H - - - - - 500 520 545 558 -- - -
H1 - - - - - 350 370 395 408 - - -
W - - - - - 190 1900 190 190 - - -
型号 - - - - - Q120-1 Q120-1 Q120-1 Q120-1 - - -
Kg - - - - - 26 41 72 92 - - -

( )内PN10.0MPa、 Class600尺寸
