200X活塞式可调式减压阀

产品介绍

概述

200x活塞式可调式减压阀，使用于管道通径大干500mm的水系统中。根据下游所需的压力，将上游不稳定的高压介质，减压到符合规定的下游压力。该规定压力事先在导阀上设定，通过导阀的启闭来控制活塞的上下运动，从而达到下游压力的稳定。

工作原理

火灾发生时，消防急需大量用水，立即切断生活用水，确保足够的消防用水;当消防停止用水压力减小时，阀门自动打开，呈常开状态，恢复生活供水。该阀使系统无须另设专门的消防单独供水管网，大大地节约了建设成本和用水量。

适用范围

当前水力控制阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

结构特点

200x活塞式可调式减压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时，当调定出口压力后，能自动保持稳定出口压力。 本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。

主要零件材料

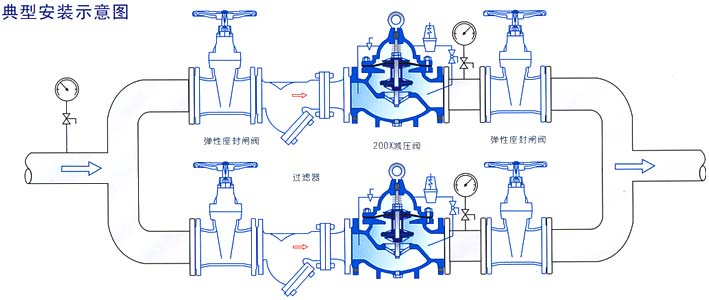

典型安装示意图

200x活塞式可调式减压阀典型安装示意图

主要外形连接尺寸
