产品介绍
概述
PZL73链轮对夹式刀型闸阀超短结构长度，节省材料，可使管路系统整体重量大大减轻。此类闸阀占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。
产品特点
- 超短结构长度，节省材料，可使管路系统整体重量大大减轻。
- 占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
- 闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏。
- 上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。 闸板具有闸刀的功能，能有效的闸断介质中各类杂物。

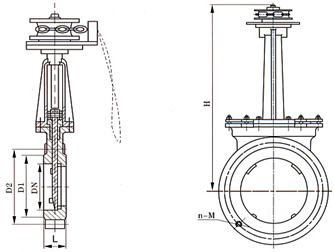

结构示意图
主要外形连接尺寸(mm)
| MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.6 | 50 | 43 | 90 | 110 | 325 | 4-M12 | 1.0 | 50 | 50 | 100 | 125 | 325 | 4-M16 |
| 65 | 46 | 110 | 130 | 340 | 4-M12 | 65 | 50 | 120 | 145 | 340 | 4-M16 | ||
| 80 | 46 | 125 | 150 | 355 | 4-M16 | 80 | 50 | 135 | 160 | 355 | 4-M16 | ||
| 100 | 52 | 145 | 170 | 405 | 8-M16 | 100 | 50 | 155 | 180 | 405 | 8-M16 | ||
| 125 | 56 | 175 | 200 | 440 | 8-M16 | 125 | 50 | 185 | 210 | 440 | 8-M16 | ||
| 150 | 56 | 200 | 225 | 520 | 8-M16 | 150 | 60 | 210 | 240 | 520 | 8-M20 | ||
| 200 | 60 | 255 | 280 | 580 | 8-M16 | 200 | 60 | 265 | 295 | 580 | 8-M20 | ||
| 250 | 68 | 310 | 335 | 670 | 12-M16 | 250 | 70 | 320 | 350 | 670 | 12-M20 | ||
| 300 | 78 | 362 | 395 | 820 | 12-M20 | 300 | 80 | 368 | 400 | 820 | 12-M20 | ||
| 350 | 78 | 412 | 445 | 925 | 12-M20 | 350 | 90 | 428 | 460 | 925 | 16-M20 | ||
| 400 | 102 | 462 | 495 | 1030 | 16-M20 | 400 | 100 | 482 | 515 | 1030 | 16-M22 | ||
| 450 | 114 | 518 | 550 | 1180 | 16-M20 | 450 | 120 | 532 | 565 | 1180 | 20-M22 | ||
| 500 | 127 | 568 | 600 | 1290 | 16-M20 | 500 | 130 | 585 | 620 | 1290 | 20-M22 |
