A46先导式安全阀

A46先导式安全阀

产品介绍

概述

A46先导式安全阀得用导阀压力信号打开主阀阀瓣,具有开启灵敏,回座压力高,密封性好特点,广泛使用于石油、天然等设备或系统,作为安全保护装置。 先导式安全泄压阀是一种新颖结构的安全阀。主要用于石油天然气、化工、电力、冶金和城市燃气等领域,是受压设备、容器或管路上的较佳超压保护装置。其主要优点是变弹簧直接作用为导阀间接作用,提高了动作的灵敏度,而且主阀采用套筒活塞式,双重密封阀座结构,动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作等命长、工作稳定可靠,它还可在线调校,反复启跳排放后,仍然能自动回座,关闭严密,操作维护方便。

应用范围

先导式安全阀特别适用于高背压、大流量、高压力和安装位置紧凑的场所应用。先导式安全阀主要用于石油天然气、化工、电力、冶金和城市燃气等领域,是受压设备、容器或管路上的较佳超压保护装置。

结构特点

  1. 阀座软密封保证安全阀起跳前后的良好密封性。
  2. 允许工作压力接近安全阀的整定压力。
  3. 较小超压就能使安全阀主阀迅速达到全启状态。
  4. 安全阀动作性能和开启高度不受背压的影响。
  5. 启闭压差可调。
  6. 导阀不流动型结构设计减少了有害介质的排放和环境污染。
  7. 可在线检测安全阀的整定压力。

先导式安全阀的主要优点是变弹簧直接作用为导阀间接作用,提高了动作的灵敏度,而且主阀采用套筒活塞式,双重密封阀座结构,动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作等命长、工作稳定可靠,它还可在线调校,反复启跳排放后,仍然能自动回座,关闭严密,操作维护方便。

设计制造标准

结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

主要零部件材料

NO. 零件名称 Ax46Y/F 材料 KAX46Y/F材料
1 阀体 WCB WCB
2 阀瓣 2Cr13/2Cr13+PTFE 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
3 导向套 1Cr18Ni9Ti 1Cr18Ni9Ti
4 弹簧 50CrVA 50CrVA
5 O型圈 氟橡胶 氟橡胶
6 阀盖 25 25
7 导阀 部件

A46H/F-25(16C/40)主要尺寸

公称通径DN(mm) DN do PN16C~25 PN40
尺寸(mm) 重量(kg) 尺寸(mm) 重量(kg)
L L1 H L L1 H
25 50 10 13 16   114 105 330 17 114 111 369 18.5
32 50 10 13 16   121 124 331 19 121 124 371 20
40 80 20 26     124 130 345 24 124 130 385 26
50 80 20 26 33   124 137 348 30 124 137 348 31
80 100 33 40 50   162 156 369 50 162 156 369 53
100 150 50 55 63 72 210 197 448 82 210 197 488 91
150 200 96 115     241 240 450 144 241 240 490 155
200 250 146       279 276 464 298 279 279 504 314

A46H/F-100(64/160)主要尺寸

公称通径DN(mm) DN do PN16C~25 PN40
尺寸(mm) 重量(kg) 尺寸(mm) 重量(kg)
L L1 H L L1 H
25 50 10 13 16   114 111 369 20 121 125 370 22
32 50 10 13 16   121 124 371 21.5 140 149 371 27
40 80 20 26     124 130 385 26 171 162 383 30
50 80 20 26 33   124 137 388 35 171 167 388 44
80 100 33 40 50   162 162 408 55 181 191 409 73
100 150 50 55 63 72 210 197 488 95 233 249 491 132
150 200 96 115     241 246 494 182 - - - -
200 250 146       279 297 504 342 - - - -

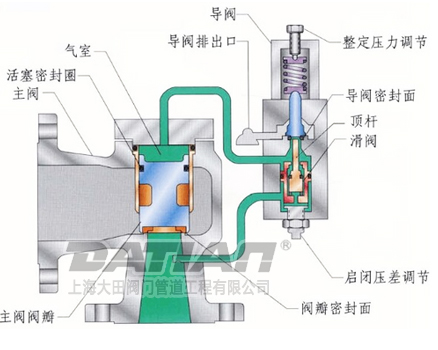

先导式安全阀工作原理

当被保护系统处于正常运行状况时,导阀阀瓣处于关闭状态。系统压力从主阀进口通过导管和导阀传入主阀阀瓣(活塞)上方气室。由于活塞面积大于阀瓣密封面面积,系统压力对阀瓣产生一个向下的合力,使主阀处于关闭、密封状态。 当系统压力升高达到整定压力时,导阀开启,同时滑阀向上移动封闭导阀的进气通道。主阀阀瓣上方气室的介质经由打开的导阀排出,使主阀阀瓣上方压力降低。主阀阀瓣在进口压力的推动下打开而使系统卸压。 当系统压力降低到一定值时,导阀回座并带动顶杆顶开滑阀。系统压力再次通过导阀传入主阀阀瓣上方气室,并推动主阀阀瓣关闭。

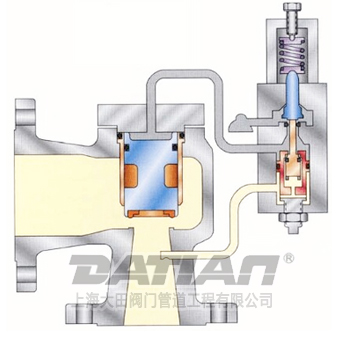

A46先导式安全阀关闭状态 A46先导式安全阀开启状态
A46先导式安全阀关闭状态 A46先导式安全阀开启状态
