产品介绍
概述
不锈钢锥型过滤器广泛用于蒸汽、空气、水、油品等系统管道中。保护各种计量器、泵机、阀门、疏水器等设备。
特点
BZG型过滤器结构简单。小巧玲珑．全不锈钢制造，适用于高架安装。
主要性能规范
| Type 型号 |
Nominal Pressure(MPa) 公称压力 |
Working Temperature(℃) 工作温度 |
Fiter Net Eye Number 滤网目数 |
Applicable media 适用介质 |
|---|---|---|---|---|
| BZG型 BZGType |
1.6 | 350 | 20—150 | Steam，Air，Water。Oil 蒸汽、空气、水、油 |
| 2.5 | 350 |
技术参数表
| Type 型号 |
Nominal Diameter(DN) 公称通径 |

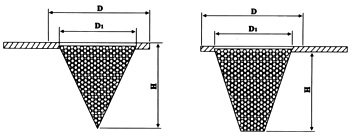

外形尺寸 | Effective Filtering Area 有效过滤面积(mm2) |
||
|---|---|---|---|---|---|
| D | D1 | H | |||
| BZG型 | 50 | 99 | 44 | 115 | 0.00165 |
| 65 | 118 | 58 | 140 | 0.0028 | |
| 80 | 132 | 68 | 165 | 0.00361 | |
| 100 | 156 | 90 | 215 | 0．O064 | |
| 125 | 184 | 114 | 265 | 0.0097 | |
| 150 | 211 | 140 | 300 | 0.015 | |
| 200 | 266 | 190 | 400 | 0.0262 | |
| 250 | 319 | 240 | 485 | 0.0412 | |
| 300 | 370 | 290 | 585 | 0.0591 | |
| 350 | 429 | 340 | 610 | 0.0691 | |
| 400 | 480 | 390 | 670 | 0.0871 | |
| 450 | 548 | 440 | 750 | 0.11 | |
