产品介绍
用途
大田阀门公司生产销售的EG11W内螺纹隔膜阀，专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。
内螺纹隔膜阀驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用内螺纹，结构形式可选用隔膜式，密封结构可选用软密封、硬密封，压力范围PN0.1-10Mpa，公称通径为DN8-80mm，材质可选用铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配 。
- 适用温度：≤120℃、≤150℃(按照隔膜材料)
- 压力等级：PN(MPa) 0.6 1.0 1.6
适用范围
当前隔膜阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
材料
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
隔膜：橡胶
阀瓣：铸铁、不锈钢
阀杆：碳钢、不锈钢
手轮：铸铁
测试
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
 |
 |
| EG11W 内螺纹隔膜阀 | EG11W 内螺纹隔膜阀外链 |

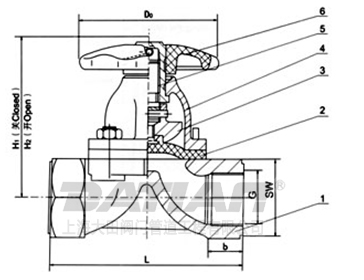

部件列表：1．阀体 2．隔膜 3．阀瓣 4．阀杆 5．阀盖 6、手轮
设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
主要尺寸参数
| 公称通径 | 公称压力 MPa |
工作压力 MPa |
L mm |
SW mm |
b mm |
H1 mm |
b mm |
D0 mm |
质量 Kg/kilos |
|
|---|---|---|---|---|---|---|---|---|---|---|
| DN | G | |||||||||
| 8 | 1/4 | 1.6 | 1.6 | 50 | 20 | - | 60 | 66 | 45 | 0.6 |
| 10 | 3/8 | 50 | 24 | - | 45 | 0.7 | ||||
| 15 | 1/2 | 65 | 38 | 8 | 84 | 92 | 50 | 0.8 | ||
| 20 | 3/4 | 85 | 40 | 12 | 93 | 103 | 50 | 1.1 | ||
| 25 | 1 | 110 | 48 | 18 | 106 | 120 | 66 | 1.9 | ||
| 32 | 1 1/4 | 120 | 58 | 18 | 137 | 156 | 96 | 3.3 | ||
| 40 | 1 1/2 | 140 | 69 | 18 | 142 | 163 | 96 | 4.2 | ||
| 50 | 2 | 165 | 85 | 20 | 167 | 192 | 96 | 5.8 | ||
| 65 | 2 1/2 | 1.0 | 203 | 60 | 20 | 190 | 225 | 165 | 9.5 | |
| 80 | 3 | 254 | 105 | 32 | 206 | 246 | 230 | 16.2 | ||
