产品介绍
产品特点
ZBSF系列全不锈钢电磁阀是工业过程自动化控制系统用执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的液体介质的通断或流量调节控制。 本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。
结构与工作原理
本阀为分步动作直接导式常闭电磁阀，线圈通电后衔铁先带动小阀开启，大阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，大小阀利用介质压力而紧密关闭。

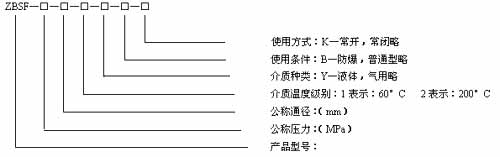

型号规格说明
技术参数
| 工作介质 | 腐蚀性气体、超净流体、食用流体 ZBSF-1：气体用ZBSF-1Y：液体用 ZBSF-2：气体用ZBSF-2Y：液体用 |
|||||||
|---|---|---|---|---|---|---|---|---|
| 介质温度°C | ZBSF-1(1Y): ≤60°C
ZBSF-2(2Y): ≤200°C |
|||||||
| 公称压差（MPa） | 1.6 | |||||||
| 工作压差（MPa） | 0~1.6 | |||||||
| 电源电压 | AC220V其余规格可作特殊订货 | |||||||
| 使用寿命 | 按JB/T7352-94规定 | |||||||
| 额定流量系数（kv） | ||||||||
| 泄漏量（ml/min） | 按JB/T7352-94.F规定 | |||||||
| 公称通径（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | |
| 功耗（VA） | 40 | 50 | ||||||
安装尺寸
| DN | L | H | D | D1 | D2 | b | f | n-d |
|---|---|---|---|---|---|---|---|---|
| 10 | 130 | 153 | 90 | 60 | 41 | 14 | 3 | 4 -ф14 |
| 15 | 130 | 153 | 95 | 65 | 46 | 14 | 3 | 4 -ф14 |
| 20 | 150 | 153 | 105 | 75 | 56 | 16 | 3 | 4 -ф14 |
| 25 | 160 | 153 | 115 | 85 | 65 | 16 | 3 | 4 -ф14 |
| 32 | 180 | 176 | 140 | 100 | 76 | 18 | 3 | 4 -ф18 |
| 40 | 200 | 176 | 150 | 110 | 84 | 18 | 3 | 4 -ф18 |
| 50 | 230 | 192 | 165 | 125 | 99 | 20 | 3 | 4 -ф18 |
