产品介绍
概述

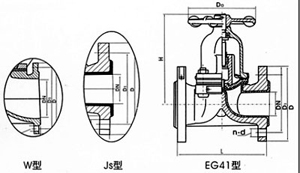

EG41型 W型 JS型
EG41W-16，10.6型 G41W-10.6型
EG41J16，10.6型 G41J-10.6型
EG41FS-16，10.6型 G41FS-10.6型
- 设计与制造按：GB12239或BS5156
- 结构长度按：GB12221或BS5156
- 法兰连接尺寸按：GB4216.4或BS4504
- 试验与检验按：GB/T13927或BS5156
适用范围
当前隔膜阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
性能规范
| 型号 | 公称压力 PN（Mpa） |
试验压力PS（Mpa） | 适用介质 | 工作温度（℃） |  |
|
|---|---|---|---|---|---|---|
| 壳体试验 | 密封试验 | |||||
| EG41J-6 | 0．6 | 0．9 | 0．66 | W．非腐蚀性流体 J·一般腐蚀性流体 FS。强酸碱及各种有机溶剂（溶融碱金属元素氧除外） |
≤100 ≤85 ≤150 |
|
| EG41J-10 | 1．0 | 1．5 | 1．1 | |||
| EG41J-16 | 1．6 | 2．4 | 1．76 | |||
| G41J-6 | 0．6 | 0．9 | 0．66 | |||
| G41J-10 | 1．0 | 1．5 | 1．1 | |||
形连接尺寸及重量
| 型号 | 公称通径 DN（mm） |
尺寸 | 质量（㎏） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| J型 | W型 | f | D1 | D | D0 | n-d | H | |||
| EG41WJFS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 70 | 4-13．5 | 92 | 3 |
| 25 | 131 | 127 | 2 | 85 | 115 | 83 | 4-13．5 | 96 | 4 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 114 | 4-17．5 | 131 | 6．5 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 114 | 4-17．5 | 142 | 7．5 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 150 | 4-17．5 | 167 | 10．5 | |
| 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17．5 | 203 | 17．5 | |
| 80 | 258 | 254 | 2 | 160 | 200 | 230 | 8-17．5 | 216 | 25 | |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17．5 | 270 | 36 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 319 | 47 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
| 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
| 250 | 641 | 635 | 4 | 350 | 395 | 12-22 | ||||
| 300 | 757 | 749 | 4 | 400 | 445 | 12-22 | ||||
| EG41WJFS-10 | 20 | 121 | 117 | 2 | 75 | 105 | 70 | 4-13．5 | 92 | 3 |
| 25 | 131 | 127 | 2 | 85 | 115 | 83 | 4-13．5 | 96 | 4 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 114 | 4-17．5 | 131 | 6．5 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 114 | 4-17．5 | 142 | 7．5 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 150 | 4-17．5 | 167 | 10．5 | |
| 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17．5 | 203 | 17．5 | |
| 80 | 258 | 254 | 2 | 160 | 200 | 230 | 8-17．5 | 216 | 25 | |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17．5 | 270 | 36 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 319 | 47 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
| 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
| EG41WJFS-6 | 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 319 | 47 |
| 150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
| 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
| 250 | 641 | 635 | 4 | 350 | 395 | 12-22 | ||||
| 300 | 757 | 749 | 4 | 400 | 445 | 12-22 | ||||
