产品介绍
概述
1000wog三通不锈钢球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
应用规范
- 公称压力：2.5MPa
- 适用温度范围：-20～232℃～350℃
- 适用介质：水、油、气及某些腐蚀性液体（W.O.G）
- 螺纹类型：G·NPT.BSPT.BSP.DIN259/2999
主要零件材料
| 序号NO |
零件名称Part Name |
材质Material |
| 1 |
阀体Body |
不锈钢CF8M/CF8 |
| 2 |
阀盖Cap |
不锈钢CF8M/CF8 |
| 3 |
球Ball |
不锈钢CF8M/CF8 |
| 4 |
球垫Ball Seat |
聚四氟乙烯PTFE |
| 5 |
阀杆Stem |
不锈钢CF8M/CF8 |
| 6 |
填料Stem packing |
聚四氟乙烯PTFE |
| 7 |
中口Packing |
聚四氟乙烯PTFE |
| 8 |
大薄片Gasket |
聚四氟乙烯PTFE |
| 9 |
压盖螺母Stem Nut |
不锈钢CF8M/CF8 |
| 10 |
手柄Handle |
不锈钢CF8M/CF8 |
| 11 |
流向指示牌Flow Inoicator |
ALUMINUM |
| 12 |
华司Handle Washer |
不锈钢CF8 |
| 13 |
螺帽Handle Nut |
不锈钢CF8 |
| 14 |
锁定装置Locking Device |
不锈钢CF8 |
| 15 |
皮套Handle SLEEVE |
塑料Plastic |
| 16 |
盲盖BLIND |
不锈钢CF8M/CF8 |
L型主要尺寸 单位mm
| SIZE |
d |
L |
H |
D1 |
B |
W1 |
W2 |
h |
重量WT
（g） |
| 1/2″ |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
10-24UNC |
530 |
| 3/4″ |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
10-24UNC |
700 |
| 1″ |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
10-24UNC |
980 |
| 11/4″ |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
10-24UNC |
1950 |
| 11/2″ |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
1/4-20UNC |
2950 |
| 2″ |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
1/4-20UNC |
4450 |
主要尺寸 单位mm
| SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
重量WT（g） |
| 1/2″ |
12.7 |
75 |
59 |
126 |
71.0 |
335 |
375 |
22.4 |
35.0 |
10-24UNC |
550 |
| 3/4″ |
16 |
85 |
64 |
126 |
81.5 |
390 |
425 |
22.4 |
35.0 |
10-24UNC |
725 |
| 1″ |
20 |
100 |
80 |
145 |
102.0 |
505 |
515 |
22.4 |
35.0 |
10-24UNC |
1000 |
| 11/4″ |
25 |
115 |
90 |
145 |
108.5 |
510 |
575 |
25.4 |
38.1 |
10-24UNC |
2000 |
| 11/2″ |
32 |
125 |
96 |
204 |
121.0 |
580 |
630 |
25.4 |
38.1 |
1/4-20UNC |
3000 |
| 2″ |
38.1 |
148 |
106 |
204 |
138.5 |
655 |
730 |
25.4 |
38.1 |
1/4-20UNC |
4650 |
 |
 |

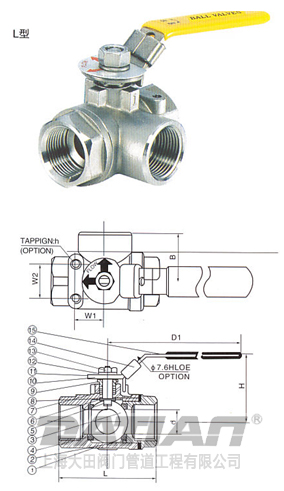

| 1000wog三通不锈钢球阀 L型 |

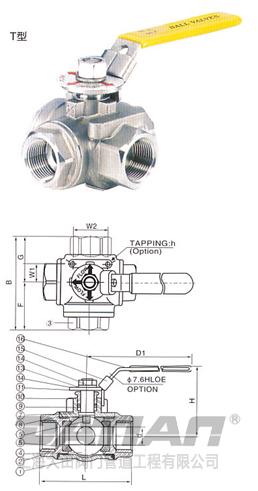

1000wog三通不锈钢球阀 T型 |
